MTB MP6 - Motorischer Weichenantrieb mit Impulsgesteuerten Eingängen (Preisstaffel beachten)

MTB MP6 - Motorischer Weichenantrieb mit Impulsgesteuerten Eingängen (Preisstaffel beachten)

Price: 23,50 € (old price: 24,50 €) incl. VAT plus Delivery Product number.: MTB mp6 Weight: 0,00 kg immediately available
sliding-scale prices
from 2 pieces 23,00 € from 5 pieces 22,50 €
quantity:
datasheet
leaflet

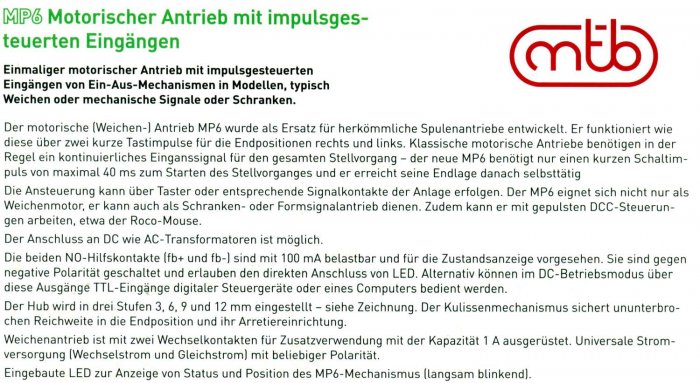

MP6 - Motorischer Weichenantrieb mit Impulsgesteuerten Eingängen

Der motorische Weichenantrieb MP6 wurde als Ersatz für herkömmliche Spulenantriebe entwickelt. Er funktioniert über zwei kurze Tastimpulse für die Endpositionen rechts und links. Er benötigt eine Schaltspannung von 9-16 V.
Klassische motorische Antriebe benötigen in der Regel ein kontinuierliches Eingangssignal für den gesamten Stellvorgang.
Der MP6 benötigt nur einen kurzen Schaltimpuls von maximal 40 ms zum Starten des Stellvorganges und er erreicht seine Endlage selbstständig.

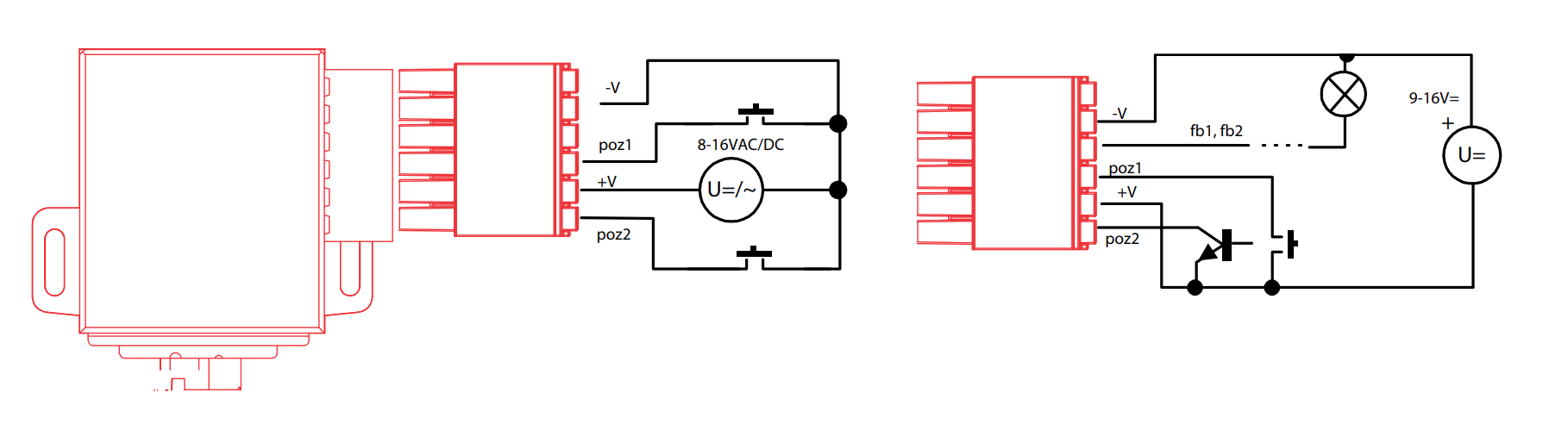

Es gibt zwei Impulseingänge: POS1 und POS2.
Bei Schließen der Eingänge zur Spannung –U (die gemeinsame Null), fängt die Bewegung an.
Die Elektronik sorgt für die Endschaltung auch nach dem Ablauf des Impulses.

Die ergänzte Hilfskontakte fb1 und fb2 sind für die Meldung der Endlage des Antriebes mithilfe von LED bestimmt. Sie sind gegen negative Polarität geschaltet und erlauben den direkten Anschluss von LED. Alternativ können im DC- Betriebsmodus über diese Ausgänge TTL- Eingänge digitaler Steuergeräte oder eines Computers bedient werden.
Für Zusatzanwendung ( z.B. Herzstückpolarisierung) hat dieser Weichenantrieb also zwei Umschaltkontakte, jeweils von 1 A.

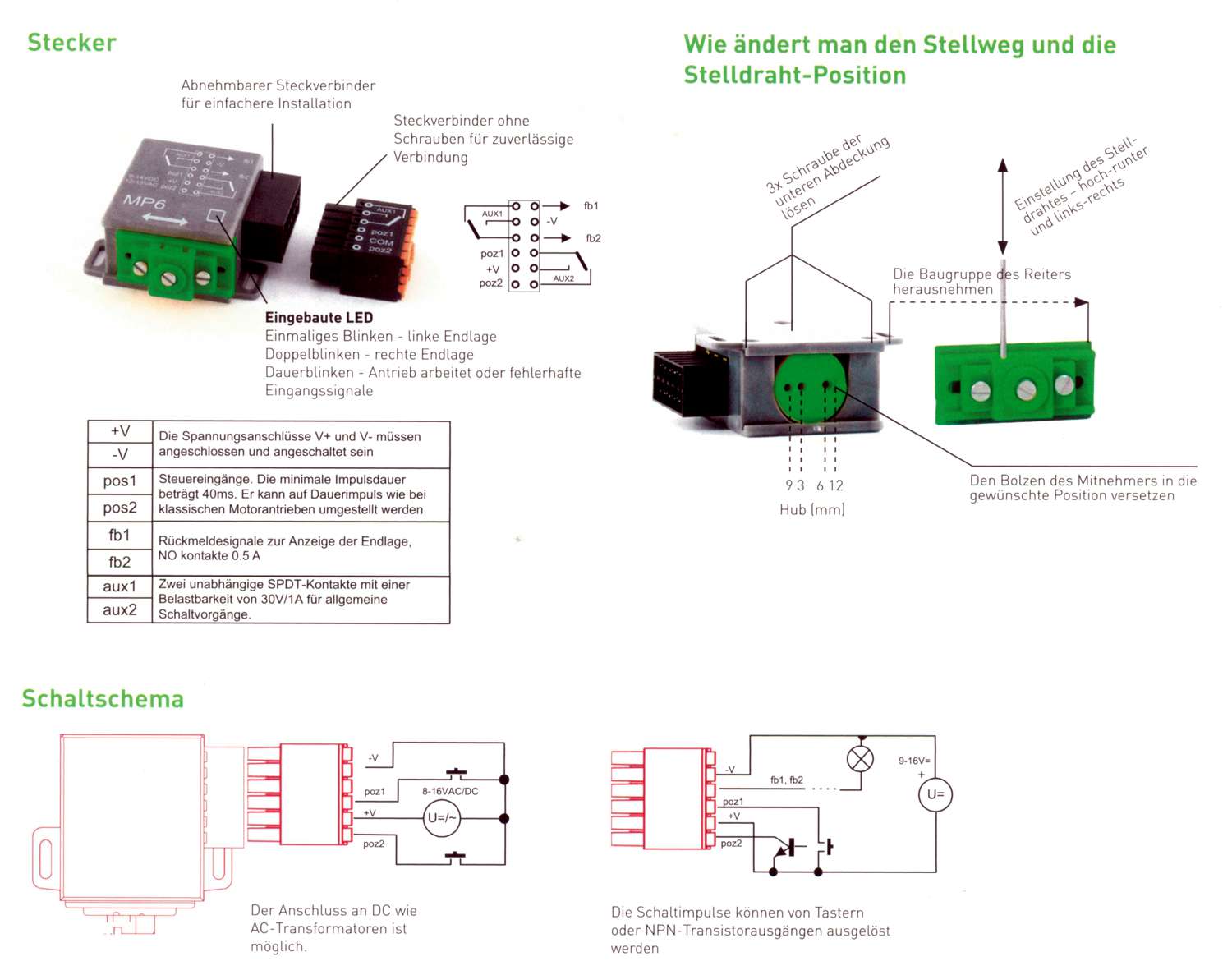

Technische Daten:

  • motorischer Weichenantrieb mit ruhigem und langsamen Lauf
  • Kleinmotor mit Planetengetriebe
  • Ansteuerung über einen kurzen Taster-Impuls wie bei herkömmlichen Spulenantrieben
  • Kleinformat 30 x 42 mm
  • 4 Varainten der Hubwahl, 3, 6, 9 und 12 mm
  • zweipoliger Umschalter und zwei zusätzliche Rückmeldekontakte

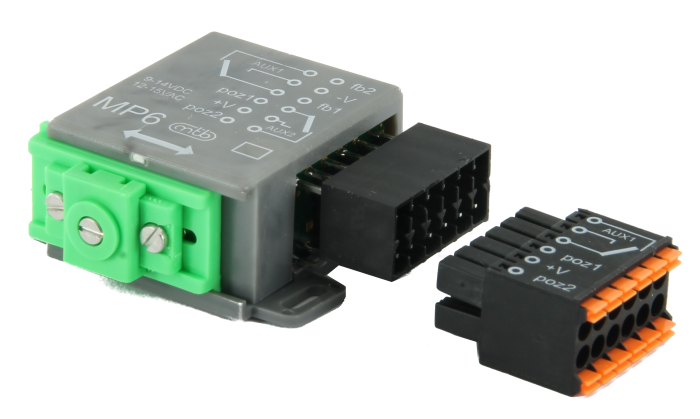

    einfache Installation mit einem abnehmbaren Steckverbinder

Herstellerpreis: 25,99 €

Kein Spielzeug. Nicht für Kinder unter 14 Jahre geeignet.
