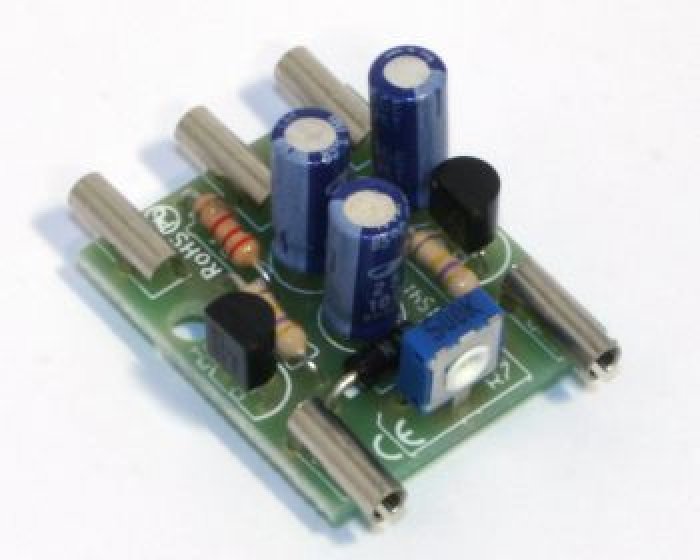

Fertigbaustein Wechselblinker WBA-3, mit variabel einstellbarer Blinkfrequenz

Für den Anschluss von LED`s sind die erforderlichen Vorwiderstände bereits in die Schaltung integriert.

Technische Daten:

• zwei Ausgänge, die abwechselnd ein- und ausgeschaltet werden
• Frequenz: einstellbar auf ca. 0,2 bis 4 Hz (ca. 12 bis 240 mal pro Minute). Wie schnell das ist, sehen Sie
• Einstellung der Fequenz an einem Trimmpoti
• direkter Anschluss der LEDs
• Vorwiderstände in der Schaltung integriert
• für analoge und digitale Modellbahnanlagen
• für Modellbau und Dioramenbau
• für alle Nenngrößen

• Einsatzgebiete

• Warnblinklichter an Bahnübergängen, in Kombination mit Andreaskreuzen
• Blinklichter von Einsatz- oder Baustellenfahrzeugen
• sonstige Warnleuchten


  Einsatz als Einzelblinker

• An einem Ausgang wird anstelle einer LED eine Drahtbrücke eingesetzt.
• Tipp: Durch Anschluss mehrerer LEDs an einen Ausgang können mehrere synchrone Blinklichter angesteuert werden.
• Frequenz: leicht erhöht

        Anschluss mehrerer LEDs an einen Ausgang

• je zwei LEDs parallel an die beiden Ausgänge oder
• mehrere LEDs in Reihe an jeden der beiden Ausgänge. Die Anzahl der LEDs, die Sie maximal in Reihe pro Ausgang anschließen können, hängt von der Höhe der Versorgungsspannung und der Farbe der LEDs ab.

Angaben zur Produktsicherheit:
Kein Spielzeug. Nicht für Kinder unter 14 Jahre geeignet.
