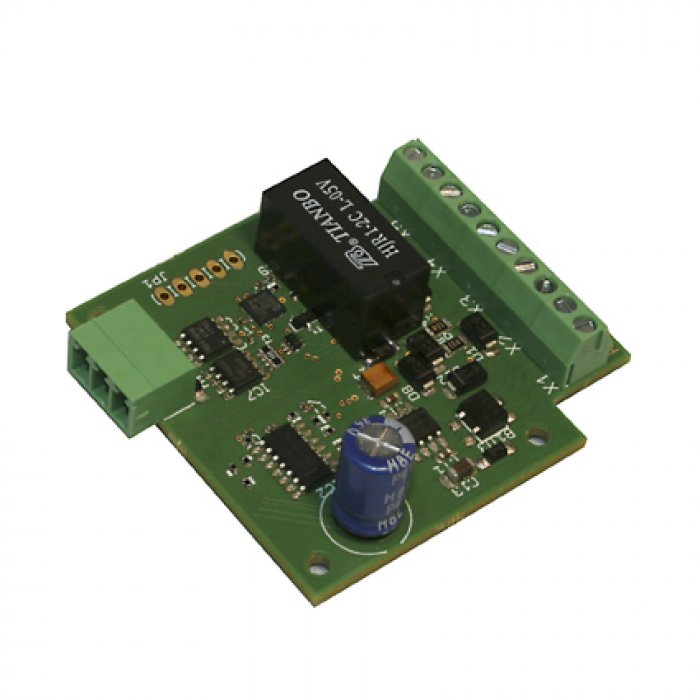

Kehrschleifenmodul KSM-4 Fertigbaustein (aufgebaut und geprüft)) ohne Gehäuse

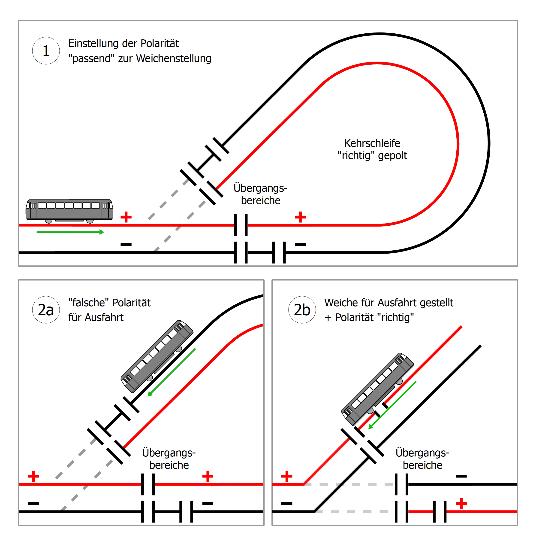

Die Funktion des KSM-4 basiert darauf, dass das Kehrschleifenmodul auch die Ein- und Ausfahrweiche schaltet und dabei die Polarität innerhalb der Kehrschleife jeweils "passend" einstellt. Diese vorausschauende Einstellung der Polarität verhindert einen Kurzsschluss beim Durchfahren der Weiche. Die Weiche kann auf verschiedene Weisen geschaltet werden:

• automatisch bei der Ausfahrt des Zuges aus der Kehrschleife. Der nächste einfahrende Zug fährt dann - je nach Weichenstellung - im oder gegen den Uhrzeigersinn durch die Kehrschleife.
• mit Hilfe von zwei Tastern. Damit hat es der Modellbahner buchstäblich "im Finger", in welcher Richtung ein Zug durch die Kehrschleife geschickt wird.
• durch DCC-Weichenbefehle an die Adresse des integrierten Weichendecoders. Die Kehrschleifensteuerung wird damit Teil der Digitalsteuerung. Einziger Wermutstropfen: Der integrierte Weichendecoder versteht nur DCC (auch wenn das KSM-4 grundsätzlich für alle Digitalformate geeignet ist).

Schalten der Ein- und Ausfahrweiche:
Im Kehrschleifenmodul KSM-4 ist ein Weichendecoder integriert. Es kann damit  direkt ansteuern:

• Weichen mit Doppelspulenantrieb (Magnetartikel)
• Weichen mit motororischem Antrieb. Die Schaltzeit ist einstellbar (max. 5 Sek.).

Für diesen Fertigbaustein ist das passende Gehäuse unter der Bestellnummer TAMS 49-01148-01 lieferbar.

Technische Daten:
Format: alle Digitalformate
kurzschlussfrei
Digitalformat des integrierten Weichendecoders: DCC  (1.040 Adressen)
Spannungsversorgung: über die Schiene
Stromaufnahme (ohne angeschlossene Verbraucher): ca. 40mA
Max. Strom aller Fahrzeuge in der Kehrschleife: 3A
Zusätzliche Ausgänge: 1 (für den Anschluss einer Weiche mit Doppelspulenantrieb oder motorischem Antrieb) Max. Strom: 1 ASchaltzeit: 100 ms bis 5 Sek. (einstellbar)
Abmessungen : ca. 48 x 52 mm

Anleitung und Schaltplan: Siehe unten stehendes Datenblatt:

Das Kehrschleifenmodul KSM-4 kann auch für Drehscheiben eingesetzt werden,  jedoch ist das Modul KSM-3 dafür besser geeignet.

Herstellerpreis: 42,95 €

Kein Kinderspielzeug. Nicht für Personen unter 14 Jahre geeignet.
