1x LED -warmweiss - bedrahtet-  Ø1,8mm

1x LED -warmweiss - bedrahtet- Ø1,8mm

Price: 0,35 € incl. VAT plus Delivery Product number.: Eickmann 6757 Weight: 0,00 kg immediately available
sliding-scale prices
from 10 pieces 0,32 €
quantity:
datasheet
leaflet


1x LED -warmweiss - bedrahtet-  Ø1,8mm

Zu Betrieb dieser Leuchtdioden an eine Gleichspannungsquelle ist der erforderliche Vorwiderstand (Berechnung Siehe Datenblat) mit der Anode der LED in Reihe zu schalten. Der zweite Anschluss des Vorwiderstandes wird an den Pluspol der Spannungsquelle angeschlossen, während die Kathode der LED an den Minuspol der Gleichspannungsquelle angeschlossen wird. Die Anode der LED besitzt einen längeren Anschlussdraht.

Wird die LED an eine Wechselspannungsquelle angeschlossen, ist zur Vermeidung der Arbeit gegen die Sperrspannung der LED zu empfehlen, eine Diode, besser noch ein Brückengleichrichter vorzuschalten (Siehe Datenblatt)
Sie benötigen zu Anschluss an den Zubehörtrafo einen passenden Vorwiderstand.
Eine Beispielrechnung finden Sie in der Bilddatei im unten stehenden Datenblatt

Technische Daten:
Lichtfarbe: warmweiss
Gehäuse: Glasklar
Leuchtstärke: 2200 mcd
Abstrahlwinkel: 50°
Spannungsfestigkeit: bis 3,5 V
I: 20mA

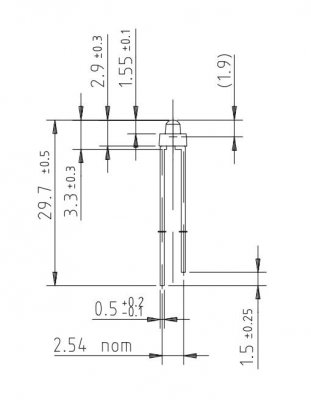

Die Abbildung 2 zeigt die Abmessungen der LED.


Nicht für Kinder unter 14 Jahre geeignet.
