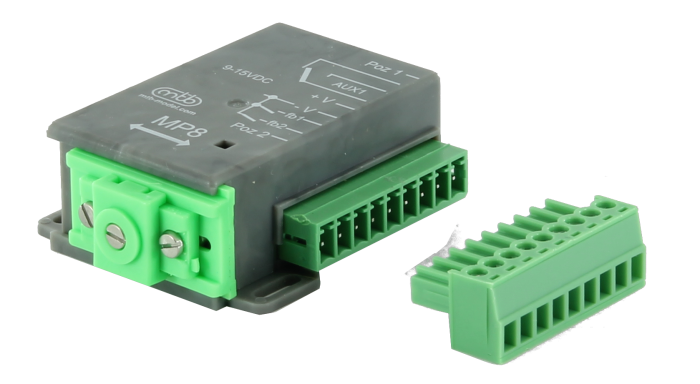

MTB mp8 - Motorischer Weichenantrieb mit Impulsgesteuerten Eingängen, für die Spuren Z bis 0

Impulsgesteuerter Unterflur Weichenantrieb.
Ersetzt MTB mp6.

• Motorischer Weichenantrieb mit Impulssteuerung, Ersatz für MP6
• Universeller Anschluss als elektromagnetischer Schalter
• Impulssteuerung
• 4 Hubstufen 3, 6, 9 und 12 mm
• 1x unabhängiger Schaltkontakt + 2x Rückmeldung
• Bequemer Einbau mit abnehmbarem Stecker

Der Hub ist in vier Stufen von 3, 6, 9 und 12 mm über die Position des Stifts im Halter einstellbar. Der Kupplungsmechanismus sorgt für ein sanftes Anfahren der Endposition und deren Arretierung.

Der MP8-Weichenantrieb dient als Ersatz für den Standard-Zweispulen-Schalter, mit kurzer Impulssteuerung.

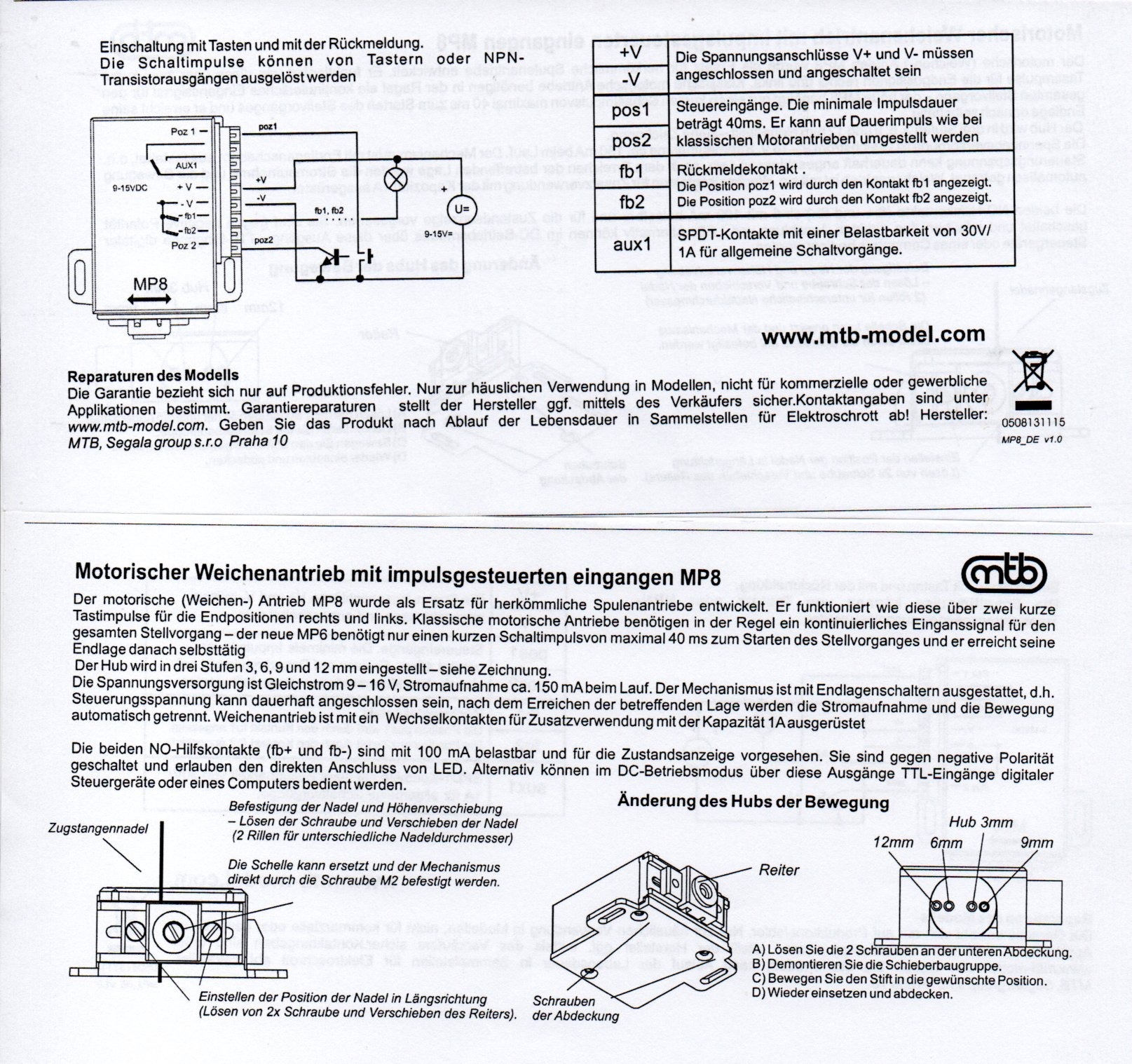

Die Versorgungsspannung beträgt 9-14V DC, die permanent angelegt werden muss (+V und -V).
Die Übergabe an die Endlage erfolgt über ein integriertes Speicherrelais, das durch einen kurzen Impuls (min 40ms) vom Steuergerät/Schalter betätigt wird.
Die Impulseingänge sind zwei POS1,POS2, durch Schalten des Eingangs auf Spannung -V (gemeinsamer Nullpunkt) wird die Bewegung gestartet.
Die Elektronik des Schiebers sorgt für eine sanfte Umschaltung und Fahrt in die Endlage, auch wenn der Steuerimpuls bereits verstrichen ist.
Die Ausgänge (fb1, fb2) sind zur Signalisierung der Endlage des Schalters mittels einer LED oder einer Glühlampe vorgesehen, diese Kontakte schalten nach Erreichen des Minuspols der Spannung (-V).
Eventuell können die Ausgänge für die Elektronik als Rückmeldung der Geräteposition verwendet werden.

Für den zusätzlichen Einsatz, z.B. zur Herzstückpolarisierung,  ist der Antrieb mit einem potentialfreien Schaltkontakt mit einer Leistung von 1A ausgestattet.
Endschalter und Relais sichern die Endschaltung auch nach Wiederkehr der unterbrochenen Spannungsversorgung.

Herstellerpreis:  22,50 €

Lieferumfang:
1x MP8 Antrieb
1x Anschluss Steckkontakteinheit
1x Stelldraht Länge: ca. 49,5mm, Ø 1,10mm

Stelldrähte aus Federstahl mit einer Länge von ca. 50mm und Durchmessern von 0,5 und 0,8mm können bei uns dazu bestellt werden.

Kein Spielzeug. Nicht für Kinder unter 14 Jahre geeignet.

Angaben zur Produktsicherheit::
mtb, Segala group,,Sterboholska 44,, CZ -102 00 Prague 10, E-Mail: info@mtb-model.com
